Uued Socomec ATyS P700 ja P1000 – automaatsed ümberlülitid kuni 4000 A

Sellistes olukordades on oluline roll automaatsetel ümberlülititel, mis võimaldavad elektritoite ühelt allikalt teisele ümber lülitada.

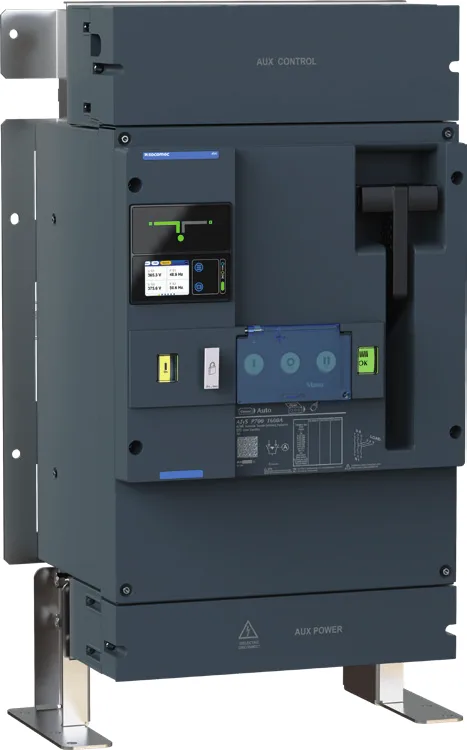

6. oktoobril 2026 tõi SOCOMEC turule uue põlvkonna automaatsed ümberlülitid ATyS P700 ja ATyS P1000, mis ühendavad senisest suurema vooluvahemiku, kiire ümberlülituse ning mitmed juhtimis- ja seirefunktsioonid.

Seadmed sobivad kasutamiseks eelkõige kriitilise elektrivarustusega objektidel, sealhulgas haiglates, andmekeskustes, tööstusettevõtetes, taristuobjektidel ning automaatse varutoitega (AMF) generaatorisüsteemides.

Mis on uue põlvkonna ATyS ümberlülitites muutunud?

Suurim muutus on see, et täisautomaatne kõik-ühes ümberlüliti on nüüd saadaval kuni 4000 A ja AC-33A täisvooluga.

Võrdluseks: varasem ATyS p seeria kattis vooluvahemiku 125–3200 A. Suuremate voolude korral oli SOCOMEC- i valikus kaugjuhitav ATyS d H, millel puudus sisseehitatud kontroller.

Uued mudelid võimaldavad seega kasutada integreeritud juhtimisega automaatset ümberlülitit ka suurema võimsusega elektripaigaldistes.

Peamised tehnilised erinevused varasema ATyS p seeriaga võrreldes:

Näitaja	Senine ATyS p	Uued ATyS P700 / P1000
Vooluvahemik	125–3200 A	800–4000 A
Kasutuskategooria	AC-23; 3200 A mudelil AC-23 kuni 1600 A	AC-33 A ilma vooluvähenduseta
Lühiajaline taluvool Icw (1 s)	35–50 kA	55/66/85 kA (raam F4 / F5 / F6)
Lühise sisselülitusvool Icm	–	121/145/187 kA
Kontaktide ümberlülitusaeg	–	alla 100 ms (kontrolleriga koos alla 500 ms)
Suletud üleminek	ei	jah (ATyS P1000 CTTS)

Lisaks tehnilistele näitajatele on SOCOMEC pööranud tähelepanu seadmete kasutusmugavustele ja hooldusele.

Uute mudelite olulisemad funktsioonid on järgmised:

• kiire seadistamine: sisseehitatud seadistusviisard võimaldab põhiparameetrid seadistada ligikaudu 30 sekundiga;

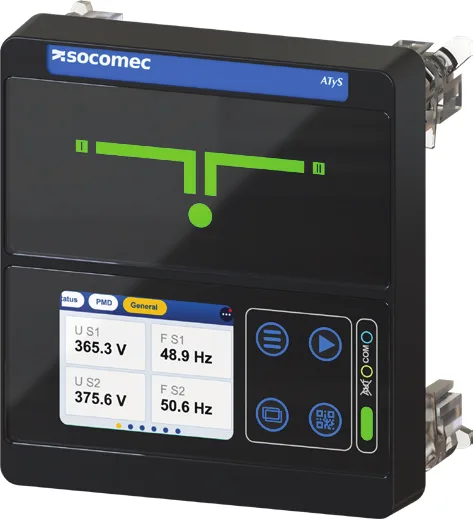

• mugav kasutajaliides: värviline puuteekraan ja USB-C liides lihtsustavad seadme seadistamist ning seadete ja sündmuste logi lugemist tarkvaraga Easy Config;
• dielektriline lahutus: kõrgepingeteste saab teha ilma elektroonikat kahjustamata ja seda lahti ühendamata;
• avariiline käsitsi lülitamine: seadme konstruktsioon võimaldab elektritoite käsitsi ümberlülitamist ka koormuse all;
• integreeritud andmeside: Modbus RTU ja Digiware ühendused on seadmesse sisse ehitatud, mistõttu ei ole vaja eraldi lisamoodulit;
• elektromagnetiline ühilduvus: seadmed vastavad EMC klassi A nõuetele.

P700 või P1000

Kuigi mõlemad mudelid põhinevad samal lülitusmehhanismil ning neil on ühesugused lühisekindluse näitajad, erinevad need eelkõige juhtimis-, mõõtmis- ja diagnostikavõimaluste poolest.

ATyS P700 katab tavapärased automaatse varutoite vajadused ning sobib rakendustesse, kus peamine eesmärk on tagada elektritoite automaatne ümberlülitumine kahe allika vahel.

ATyS P1000 on mõeldud keerukamatele elektripaigaldistele, kus lisaks automaatsele ümberlülitusele on oluline jälgida energiatarbimist, hinnata seadme tehnilist seisukorda või kasutada katkestuseta ümberlülitust.

Mudelite funktsionaalsed erinevused:

Funktsioon	ATyS P700	ATyS P1000
Võrk/võrk ja võrk/generaator	jah	jah
Generaator/generaator	4IN/4OUT kaugmooduliga	jah
Avatud üleminek (I-0-II)	jah	jah
Suletud üleminek (CTTS)	–	jah, 4-pooluseline
Pinge, sageduse ja faasijärjestuse jälgimine	jah	jah
Neutraali katkemise tuvastus	–	jah
Voolu ja energia mõõtmine	DIRIS Digiware I-30 lisamoodulitega	sisseehitatud, PMD klass 0,5 (IEC 61557-12)
Klemmide temperatuuri jälgimine	–	jah
Ülekoormuse ja lühise tuvastus	–	jah
Tingimuslik loogika (PLC-redaktor)	–	jah
Seisundipõhine hooldus	–	jah
Koormuse vähendamine (load shedding)	jah	jah, ka tarbimise või tariifi järgi
Programmeeritavad sisendid/väljundid	4/1	4/1
Generaatori käivitusahela kontroll	lisavõimalus	jah

Mõlema mudeli funktsionaalsust saab laiendada pistikmooudlitega, mida on võimalik lisada kuni neli.

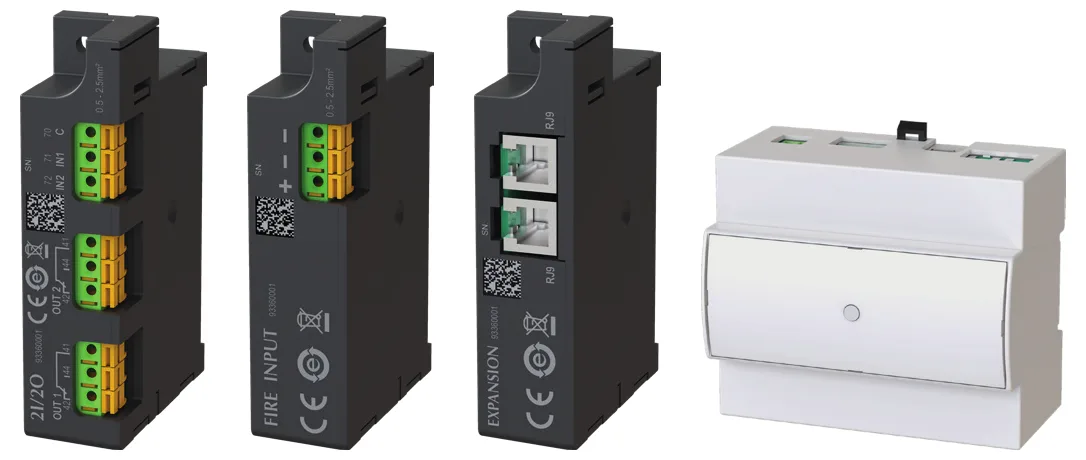

Saadaval on 2IN/2OUT sisendite ja väljundite moodul, tulekahjusisendi moodul (Fire input), mis viib lüliti 0-asendisse, ning laiendusmoodul (Expansion). Viimase kaudu saab ühendada kuni kaks 4IN/4OUT kaugmoodulit.

Selline ülesehitus võimaldab kohandada seadme funktsionaalsust konkreetse elektripaigaldise vajaduste järgi.

Mille poolest ATyS P700 ja P1000 konkurentidest erinevad?

Uute mudelite tehnilisi näitajaid võrreldes tekib õigustatud küsimus: mida pakuvad need seadmed sellist, mida teiste tootjate sarnastest lahendustest ei leia?

Võrdlesime ATyS P700 ja P1000 tehnilisi andmeid suuremate tootjate avalike kataloogidega 2026. aasta oktoobri seisuga. Võrdluses ilmnes mitu omadust, mille samaväärset kombinatsiooni me teiste tootjate PC-klassi automaatsetel ümberlülititel ei leidnud.

1. Kõik-ühes automaatne ümberlüliti kuni 4000 A

Teiste tootjate integreeritud kontrolleriga ümberlülitite vooluvahemik lõpeb üldjuhul 1600 või 3200 A juures. Suuremate voolude korral tuleb kasutada eraldi kontrollerit või katkestipõhist lahendust. ATyS P700 ja P1000 võimaldavad kasutada integreeritud juhtimisega PC-klassi automaatset ümberlülitit kuni 4000 A nimivooluni.

2. AC-33A kasutuskategooria kogu nimivoolu ulatuses

Mujal on tavaliselt ainult AC-33B (harv lülitamine) või on mootorkoormuse vool nimivoolust oluliselt väiksem. Paljude teiste tootjate seadmed vastavad AC-33B kasutuskategooriale, mis on mõeldud harvemaks lülitamiseks. Samuti võib mootorkoormuse korral lubatud vool olla seadme nimivoolust oluliselt väiksem.

3. Kontaktide ümberlülitusaeg alla 100 ms

Elektrivarustuse ümberlülitamisel on kiirus oluline, eriti kriitilise toitega süsteemides.

ATyS P700 ja P1000 kontaktide ümberlülitusaeg on alla 100 ms. Võrreldavate seadmete puhul võib see ulatuda 500 ms-ni ning suurte voolude korral isegi 1–3 sekundini.

4. Suur lühisekindlus

Uute mudelite lühiajaline taluvool ulatub kuni 85 kA-ni (Icw, 1 s) ja lühise sisselülitusvool kuni 187 kA-ni (Icm).

Need näitajad on eriti olulised suure lühisvõimsusega jaotuskeskustes, kus seadme valikul tuleb arvestada ka koordinatsiooniga eesoleva kaitseseadmega.

5. Suletud üleminek PC-klassi ümberlülitis

Üks ATyS P1000 tähelepanuväärsemaid võimalusi on suletud üleminek ehk CTTS (Closed Transition Transfer Switching).

IEC turul pakutakse katkestuseta ümberlülitust tavaliselt katkestipõhistes süsteemides. ATyS P1000 võimaldab seda funktsiooni kasutada ka PC-klassi ümberlülitis.

Suletud ülemineku lahendusest ja selle kasutusvõimalustest kirjutame lähemalt eraldi blogipostituses.

Lisaks väärivad projekteerimisel tähelepanu dielektriline lahutus, tulekahjusisendi moodul, generaatori käivitusahela kontroll ning ATyS P1000 klemmide temperatuuri jälgimise funktsioon.

Mida tähendab PC-klass ja miks see on oluline?

Automaatsete ümberlülitite valikul ei piisa üksnes nimivoolu ja ümberlülitusaja võrdlemisest. Oluline on mõista ka seadme ehitust ja käitumist lühise korral.

Standard IEC 60947-6-1 jagab ümberlülitusseadmed kolme klassi vastavalt nende ehituslikule põhimõttele ja lühisvooluga seotud omadustele.

ATyS P700 ja P1000 kuuluvad PC-klassi.

Klass	Aluseks	Lühisvoolu sisselülitamine	Lühisvoolu talumine	Lühisvoolu katkestamine	Tugevused
PC	koormus- või lahklüliti	jah (Icm)	jah (Icw)	ei, katkestab eesolev kaitse	kompaktne ja kiire, kontaktid püsivad asendis ka ilma toiteta
CB	kaks ülevooluvabastitega katkestit	jah	jah	jah (Icu, Ics)	kaitse ja ümberlülitus ühes seadmes
CC	kontaktorid	ei	ainult koos eesoleva kaitsega	ei	sobib sagedaseks lülitamiseks väiksematel vooludel

PC-klassi ümberlüliti eripära on see, et seade ei lülitu lühise korral iseseisvalt välja. Lühisvoolu katkestamise ülesanne jääb eesolevale kaitseseadmele.

See lihtsustab automaatika juhtimisloogikat, sest puudub oht, et seade lülitaks pärast lühise tõttu väljalülitumist teise toiteallika samale rikkele.

PC-klassi seadme valikul tuleb seetõttu pöörata erilist tähelepanu lühiajalisele taluvoolule (Icw), lühise sisselülitusvoolule (Icm) ning koordinatsioonile eesoleva kaitseseadmega.

Mida näitab kasutuskategooria AC-33A?

Kasutuskategooria määrab, millist tüüpi koormust ümberlüliti suudab lülitada ja millistes töötingimustes seda kasutada võib.

• AC-31 – aktiivkoormus;
• AC-32 – segakoormus;
• AC-33 – mootorkoormus või mootoreid sisaldav segakoormus.

Kategooria tähis A viitab sagedasele ja B harvale lülitamisele. Seega on AC-33A tavapärastest kasutuskategooriatest kõige nõudlikum.

ATyS P700 ja P1000 vastavad AC-33A kasutuskategooriale kogu nimivoolu ulatuses.

Nimivool	Raam	Icw 1 s	Icw 3 s	Icm	Elektriline kestus nimivoolul
800–1600 A	F4	55 kA	36 kA	121 kA	8000 tsüklit
2000–2500 A	F5	66 kA	66 kA	145 kA	8000 tsüklit
3200–4000 A	F6	85 kA	75 kA	187 kA	6000 tsüklit

ATyS P700 ja P1000 mudelitel on ühised põhilised tehnilised näitajad. Mõlemat toodetakse kolmes raamisuuruses ning 3- või 4-pooluselise versioonina.

Seadmete isolatsioonipinge (Ui) on 1000 V, nimiimpulsstaluvuspinge (Uimp) 12 kV, ülepingekategooria IV ning saasteaste 3. Mehaaniline kestus on 10 000 tsüklit.

Kokkuvõtteks

SOCOMEC-i uue põlvkonna ATyS P700 ja P1000 ümberlülitid laiendavad integreeritud juhtimisega automaatsete ümberlülitusseadmete kasutusvõimalusi kuni 4000 A nimivooluni.

Uute mudelite puhul väärivad tähelepanu eelkõige AC-33A kasutuskategooria kogu nimivoolu ulatuses, kiire ümberlülitus, suur lühisekindlus ning ühte seadmesse koondatud juhtimis- ja seirefunktsioonid.

ATyS P700 pakub lahendust tavapärastele automaatse varutoite rakendustele, samal ajal kui ATyS P1000 võimaldab lisaks energiatarbimise mõõtmist, seisundipõhist hooldust ja suletud üleminekut.

Seadme valikul on siiski määrav konkreetse elektripaigaldise ülesehitus, koormuse iseloom, nõutav toitevarustuse töökindlus ning koordinatsioon teiste kaitseseadmetega.

Sobiva lahenduse valik algab elektripaigaldise tegelikest vajadustest.

Kui soovite täpsemalt teada, milline ATyS mudel sobib teie elektripaigaldise jaoks, aitab OÜ Pistrik I-V valida sobiva seadme, kontrollida koordinatsiooni eesoleva kaitseseadmega ning koostada hinnapakkumise.
